Dilatação Linear dos Sólidos

Dilatação Linear

Aplica-se apenas para os corpos em estado sólido, e consiste na variação considerável de apenas uma dimensão. Como, por exemplo, em barras, cabos e fios.

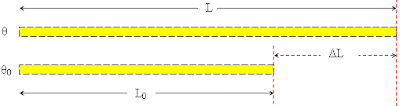

Consideremos uma barra homogênea, por exemplo, de comprimento inicial a uma temperatura inicial . Quando esta temperatura inicial é aumentada até uma maior, observa-se que esta barra passa a ter um comprimento maior.



Com isso é possível concluir que a dilatação linear ocorre de maneira proporcional à variação de temperatura e ao comprimento inicial . Mas ao serem analisadas barras de dimensões iguais, mas feitas de um material diferente, sua variação de comprimento seria diferente, isto porque a dilatação também leva em consideração as propriedades do material com que o objeto é feito, este é a constante de proporcionalidade da expressão, chamada de coeficiente de dilatação linear (α).

Assim podemos expressar:



A unidade usada para α é o inverso da unidade de temperatura.

Lâmina bimetálica

Uma das aplicações da dilatação linear mais utilizadas no cotidiano é para a construção de lâminas bimetálicas, que consistem em duas placas de materiais diferentes, e portanto, coeficientes de dilatação linear diferentes, soldadas. Ao serem aquecidas, as placas aumentam seu comprimento de forma desigual, fazendo com que esta lâmina soldada entorte.

As lâminas bimetálicas são encontradas principalmente em dispositivos elétricos e eletrônicos, já que a corrente elétrica causa aquecimento dos condutores, que não podem sofrer um aquecimento maior do que foram construídos para suportar.

Quando é curvada a lâmina tem o objetivo de interromper a corrente elétrica, após um tempo em repouso a temperatura do condutor diminui, fazendo com que a lâmina volte ao seu formato inicial e reabilitando a passagem de eletricidade.



Representação gráfica

Podemos expressar a dilatação linear de um corpo através de um gráfico de seu comprimento (L) em função da temperatura (θ), desta forma:



O gráfico deve ser um segmento de reta que não passa pela origem, já que o comprimento inicial não é igual a zero.

Considerando um ângulo φ como a inclinação da reta em relação ao eixo horizontal. Podemos relacioná-lo com:
Pois:
